Венцом сегодняшних энергосберегающих технологий является каркасный дом.



Фотография вентиляции в каркасном доме



В нем все тщательно продумано — новейшие стеновые материалы, особый качественный утеплитель, суперсовременные окна, увеличенная толщина кровли — все сделано для того, чтобы теплопотери здания были минимальны. И в этом есть свой смысл — если не хочется отапливать улицу и терять деньги на отоплении, то постройка такого дома является единственно верным решением.

Кроме того, в последнее время набирает обороты мода на так называемые пассивные дома — это такие дома, которые отапливаются за счет энергии жильцов и электроприборов, находящихся в доме. Пассивные дома — практически квинтэссенция энергосберегающих технологий и мечта каждого человека, не горящего желанием платить за отопление дома свои кровные деньги.

Многие из вас наверняка замечали, насколько тепло в каркасном доме. Уже при входе чувствуется огромная разница и с деревянным, и с каменным зданием — совсем другие ощущения. Действительно, утепленный фундамент, непродуваемые стены, низкоэмиссионные стеклопакеты и увеличенная кровля делают свое дело — дом, возведенный по каркасной технологии, на сегодня действительно самый теплый.



Есть вопросы

Если вы — счастливый обладатель «каркасника» — поздравляем, отличный выбор! Один вопрос — как вы планируете снабжать дом воздухом, ведь дом практически 100% герметичен?

Традиционная естественная вентиляция? Не годится — это архаичная вытяжка, ну никак не в стандартах энергоэффективного дома. Где же сам приток воздуха, откуда он берется?

Открытое окно? Так вы ж не будете постоянно держать окна открытыми, иначе вы будете отапливать улицу — и зачем же тогда вы устанавливали супергерметичные окна и вообще строили теплый каркасный дом?

Кондиционер? Так кондиционер никак не связан с улицей, в нем отсутствует воздухозабор, он лишь просто охлаждает внутренний воздух и все.

А проветривать как? Ведь в каркаснике дышать нечем — все проклеено-заклеено, ни дырочки-ни щелочки — вы попросту задохнетесь. Тяжелый запах от клея и обоев, теплая влага из кухни и ванной комнаты, запотевшие окна — все это показывает нам, что дом действительно герметичен.

Так как же жить в таком доме? Каким образом связать между собой максимальную энергоэффективность, минимальные теплопотери, экономию на отоплении, полный воздухообмен раз в 1-2 часа и чистый свежий воздух в современном каркасном доме?



Монтаж системы вентиляции в каркасном доме



Есть решение

Единственно верное и правильное решение для современного каркасного дома — установка системы приточно-вытяжной вентиляции с рекуперацией — без нее никуда!

Эти вентиляционные установки как будто специально созданы для «каркасников» – минимальное потребление энергии, использование тепла удаляемого воздуха для нагрева входящего до нужной температуры, высокий КПД (до 90%) алюминиевого роторного рекуператора, удобная система воздухоразведения по дому компактными гибкими воздуховодами, интуитивное управление с помощью пульта ДУ с сенсорным ЖК-дисплеем — просто включайте установку в розетку и ваш дом наполнится свежим воздухом, который будет меняться в доме с кратностью раз в 1-2 часа.

Фантастика? Конечно нет! Наши клиенты уже живут в каркасных домах, оснащенных системами приточно-вытяжной вентиляции с рекуперацией VENTYS, и чувствуют себя прекрасно!



Сколько стоит?

Банальная вещь — стоимость определяется по результатам проектирования и обсуждения деталей с самим заказчиком, только так и не иначе!

Но посчитать «на пальцах» мы конечно же сможем — базовый минимальный набор необходимого оборудования для установки системы приточно-вытяжной вентиляции с рекуперацией в каркасном доме площадью около 200 кв.м. такой:

  • вентустановка с роторным рекуператором на 400 куб.м.
  • два воздушных фильтра
  • комплект датчиков
  • пульт ДУ с ЖК-дисплеем
  • комплект гибких воздуховодов VentyFlex
  • две воздухораспределительные коробки на 6/10/15 выводов
  • комплект потолочных/настенных коробок для подачи и забора воздуха
  • комплект анемостатов для потолочных/настенных коробок

Все оборудование — Германия.

Стоимость базового комплекта оборудования — 235 000 рублей.

Дорого это или дешево? Если сравнивать с отсутствием системы вентиляции с рекуперацией как таковой, то это дороже ровно на 235 000 рублей. Если сравнивать со стоимостью аналогичного традиционного оборудования, то это дешевле в 3-4 раза, что многократно проверено нашими заказчиками!



Система воздуховодов в каркасном доме



Стандартные вопросы

Что я получаю в итоге? Установив комплект системы вентиляции с рекуперацией в каркасном доме для постоянного проживания, вы получите постоянное наличие чистого свежего воздуха без открывания окон (здоровье и самочувствие), существенную экономию на отоплении дома (деньги и удовлетворение), удаление излишней влаги и правильный воздухообмен в доме (долгую жизнь самого дома).

Можно ли в такую систему встроить кондиционер или увлажнитель воздуха? Конечно ДА. Многие наши заказчики выбирают именно такие решения — центральное кондиционирование и увлажнение воздуха. Результат впечатляет — заданные значения температуры 22-24°С и влажности воздуха 45% поддерживаются круглогодично.

Нужно ли мне делать проект системы вентиляции в каркасном доме? Наш ответ ДА! Только по результатам проектирования мы 100% точно определим все необходимые параметры оборудования с учетом особенностей вашего дома (наличие второго света, наличие камина, бассейна и тп).

Могу ли я приобрести это оборудование без проектных работ? В принципе, если дом типовой, со стандартной высоты потолками, обычным перечнем помещений (кухня-столовая, гостиная, 4 спальни, 2 с/у и ванная комната), то базового комплекта оборудования будет вполне достаточно, в таком случае типовые точки подачи и забора воздуха мы вам поможем определить без проекта.

Смогу ли я установить это оборудование самостоятельно? Конечно ДА! Если вы готовы провести пару-тройку дней за увлекательной физической работой, то будете довольны результатом. Наша воздухораспределительная система VentyFlex собирается по принципу конструктора Лего — все легко, интуитивно и понятно. Останется лишь включить вентустановку в розетку и готово!

Могу ли я заказать монтаж и пусконаладку этого оборудования у вас? Конечно! Мы лучшие в своем деле, мы знаем о вентиляции в загородных домах все! Мы поможем вам избежать многих ошибок при монтаже и сохраним ваше время и нервы. Наши квалифицированные бригады — к вашим услугам. Профессиональный стаж 15 (!) лет говорит о многом, да и благодарные отзывы любимых заказчиков — лучшее тому подтверждение!



Фото монтажа системы вентиляции с рекуперацией в каркасном доме

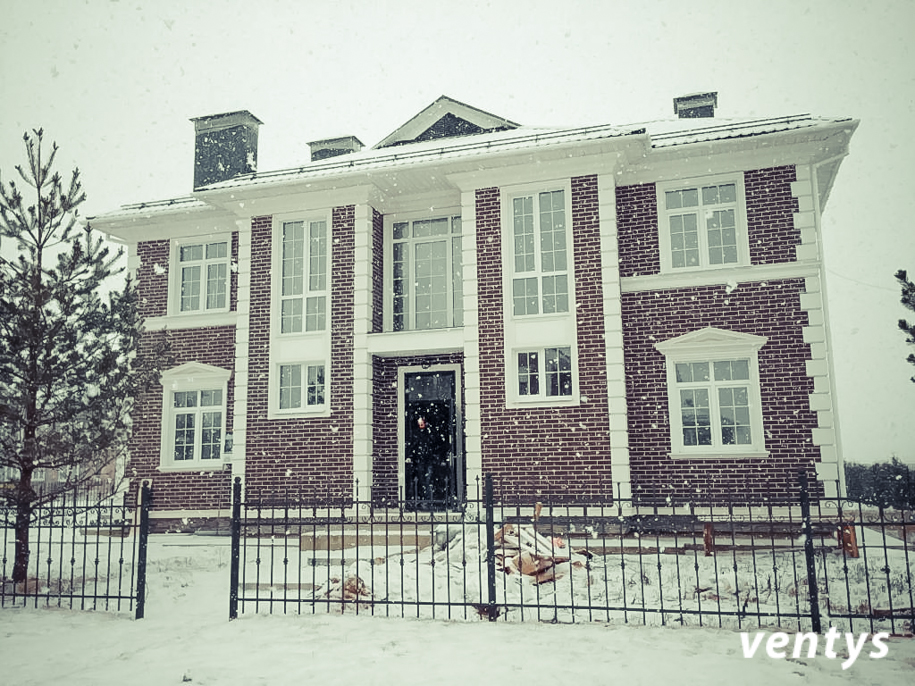

На примере одного из небольших частных домов в Подмосковье мы покажем вам основные этапы монтажа системы вентиляции с рекуперацией в каркасном доме (площадь дома 220 кв.м.). Вся разводка будет скрытой, для этого мы используем нашу уникальную систему распределения воздуха VentyFlex с гибкими гофрированными воздуховодами, видимыми элементами будут лишь вентрешетки подачи/забора воздуха.

Дом заказчика находился на этапе отделки, в доме уже были проложены канализация, отопление и электричество. Необходимо было спроектировать и смонтировать систему вентиляции со встроенным охлаждением. Для этого мы в систему интегрировали блок фреонового охладителя и наружный компрессорно-конденсаторный блок. В результате заказчик получил полноценную климатическую систему дома по аналогии с системой климат-контроля современного автомобиля — нужно лишь выставить нужную температуру поступающего в помещения свежего воздуха (от +16°С до + 30°С) и все остальное сделает смонтированная нами система.






Вначале традиционно выезжаем на осмотр дома, нужно посмотреть все вживую, увидеть то, о чем «молчит» присланный нам проект этого красивого дома. После встречи с заказчиком на объекте все нюансы будут понятны обеим сторонам.

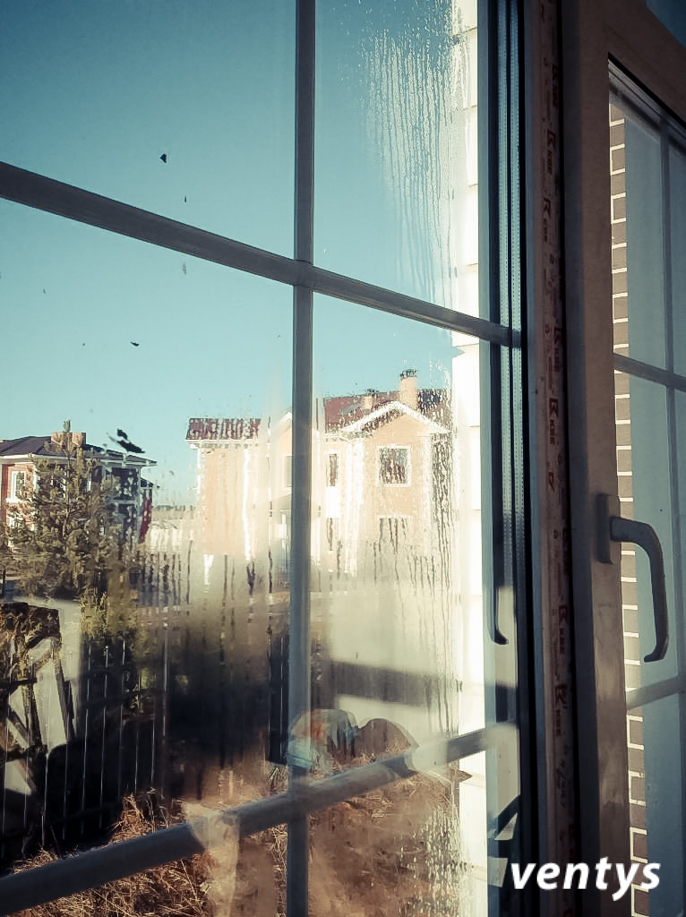

А вот и классический признак «беды» - запотевшие от влаги окна в каркасном доме



После тщательного осмотра дома нам становятся окончательно понятны все детали будущего монтажа системы вентиляции, утверждены места размещения вентустановки и путей трасс воздуховодов. Т.к. к этому моменту проект вентиляции дома нами практически был завершен, мы вносим в него небольшие корректировки и после утверждения с заказчиком итоговой сметы готовим оборудование к транспортировке на объект.

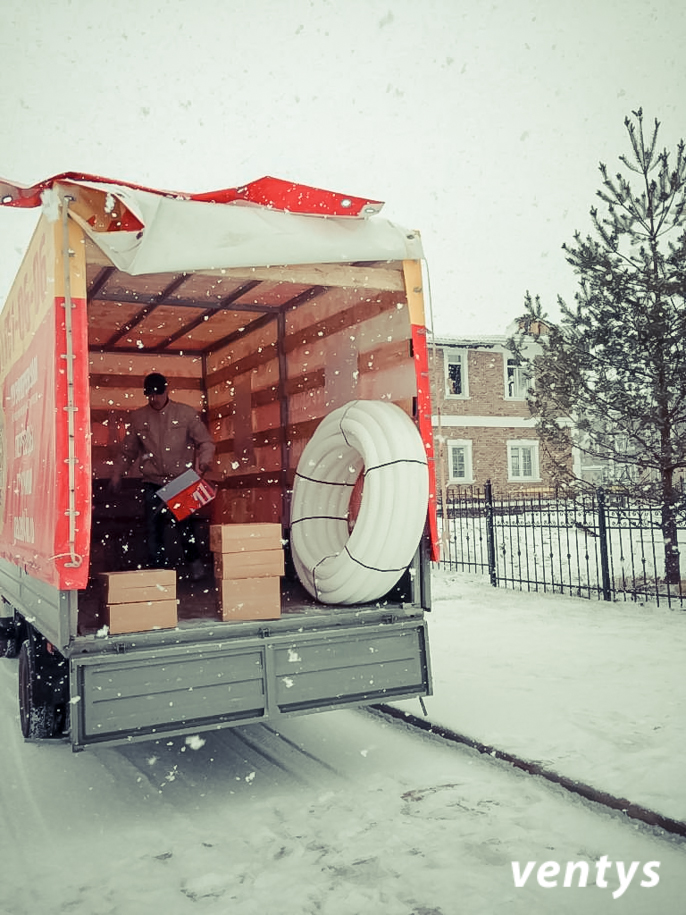

В назначенный «час икс» на объект завозится оборудование

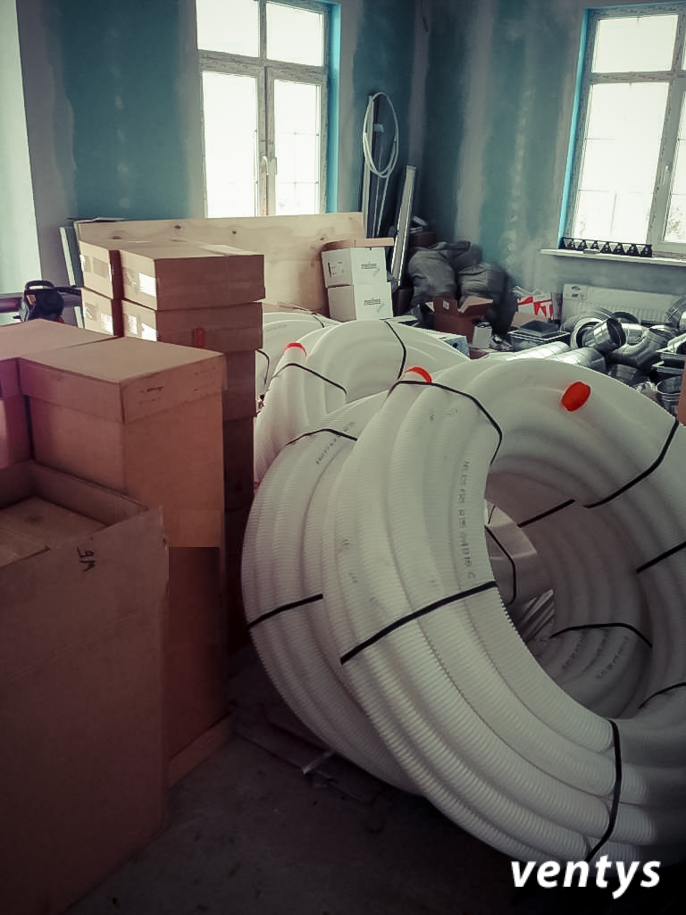

Все оборудование на объекте, начинаем монтажные работы



После того, как оборудование завезено на объект, начинаются монтажные работы. Монтируется рама под вентустановку с учетом того, что место под ней будет использоваться для размещения постирочной техники. После того, как мы покрасили и высушили раму, мы размещаем саму вентиляционную установку.

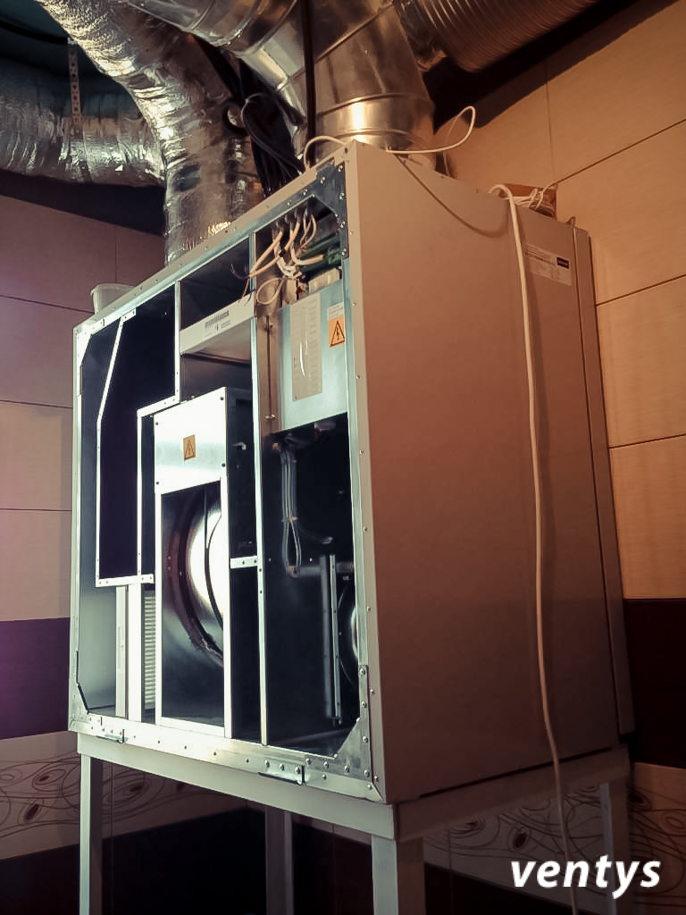

Размещение вентустановки на специальной раме



Далее мы подключаем вентустановку к воздуховодам, утепляем трассы подачи и вывода воздуха и монтируем их. Изогнутым утепленным отводом уходим в стену через квадратную коробку — здесь мы будем забирать свежий воздух с улицы.

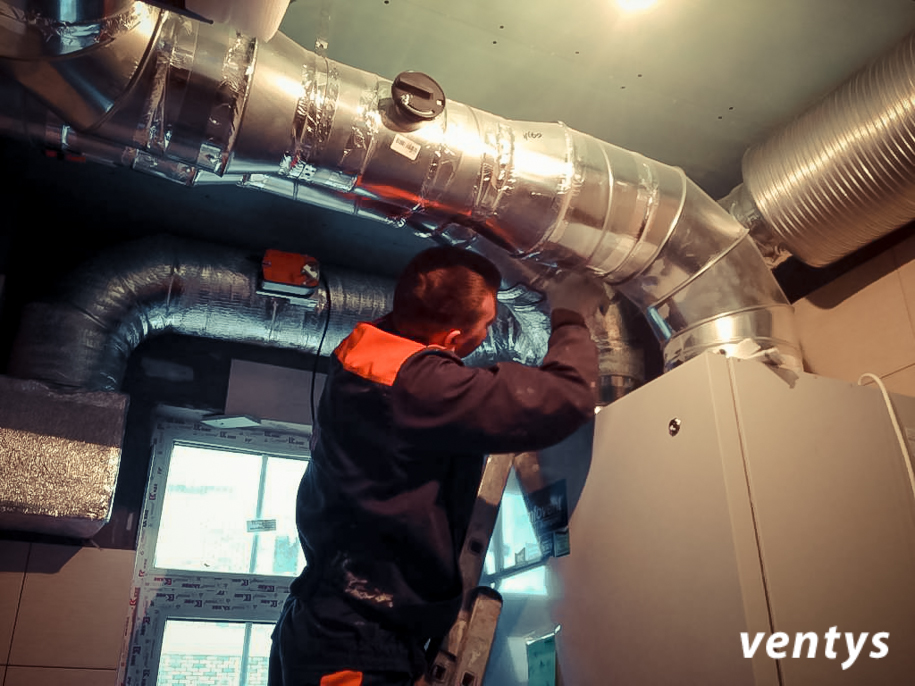

Подключение воздуховодов к установке



Согласно проекту вентиляции в систему монтируется блок фреонового охладителя, его работа будет оценена по достоинству в жаркие летние дни. Перед ним монтируем водный догреватель, который чуть позже подключим к газовому котлу в котельной, в результате мы получим существенную экономию на электричестве в зимнее время года.

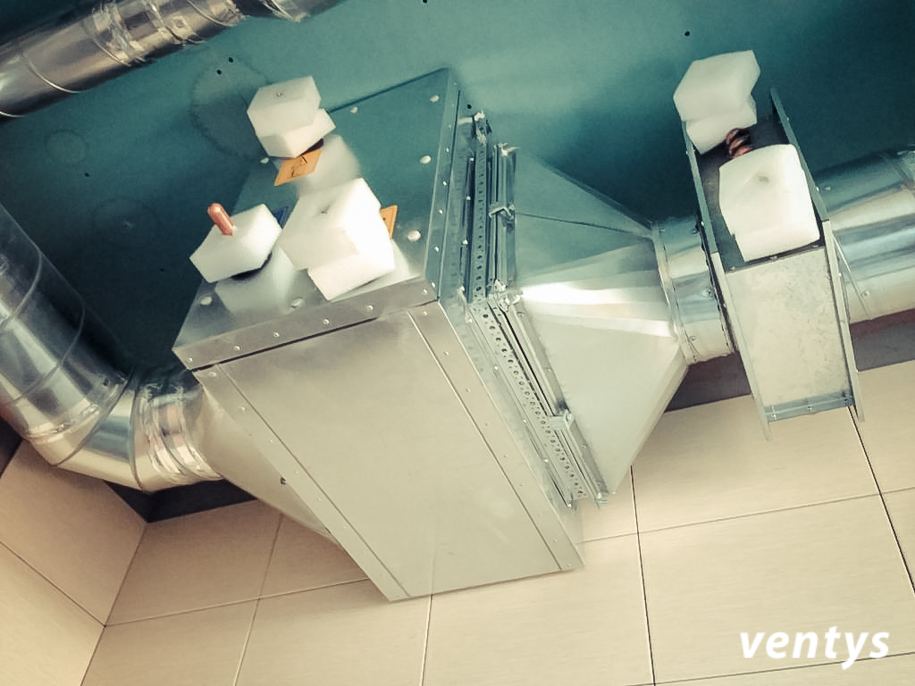

 Монтаж фреонового охладителя (большой блок слева) и водного догревателя (небольшой справа)



Далее подключаем фреоновый охладитель к внешнему компрессорно-конденсаторному блоку и соединяем дренажный канал устройства с системой канализации дома.

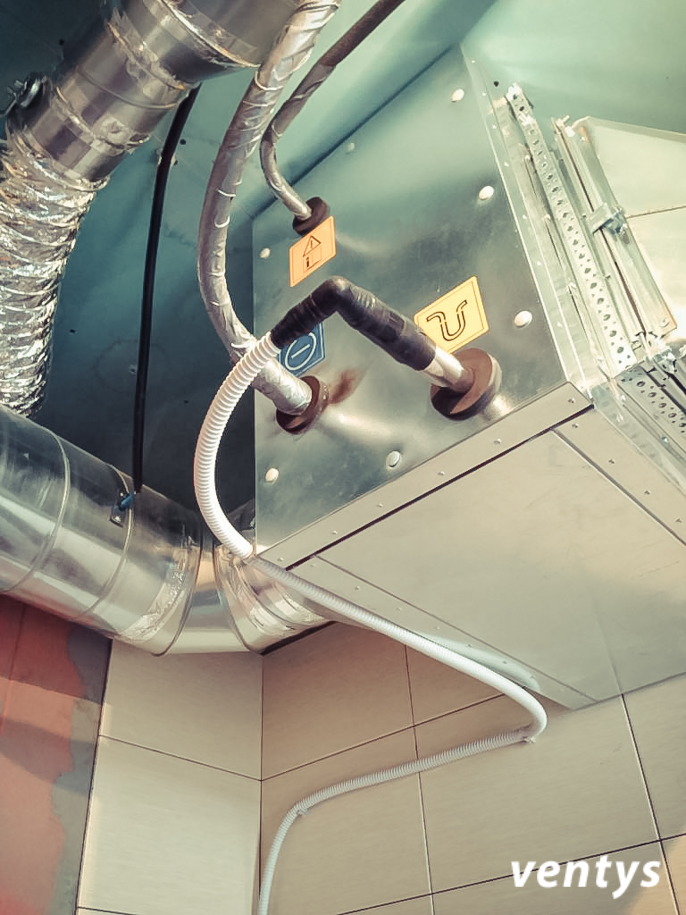

Подключение фреонового охладителя к ККБ и дренажному каналу



После этого мы разводим по потолку гибкие гофрированные воздуховоды — делаем проходы через стены, намечаем трассы, отмеряем необходимую длину воздуховодов и подключаем их к телескопическим стеновым коробкам.

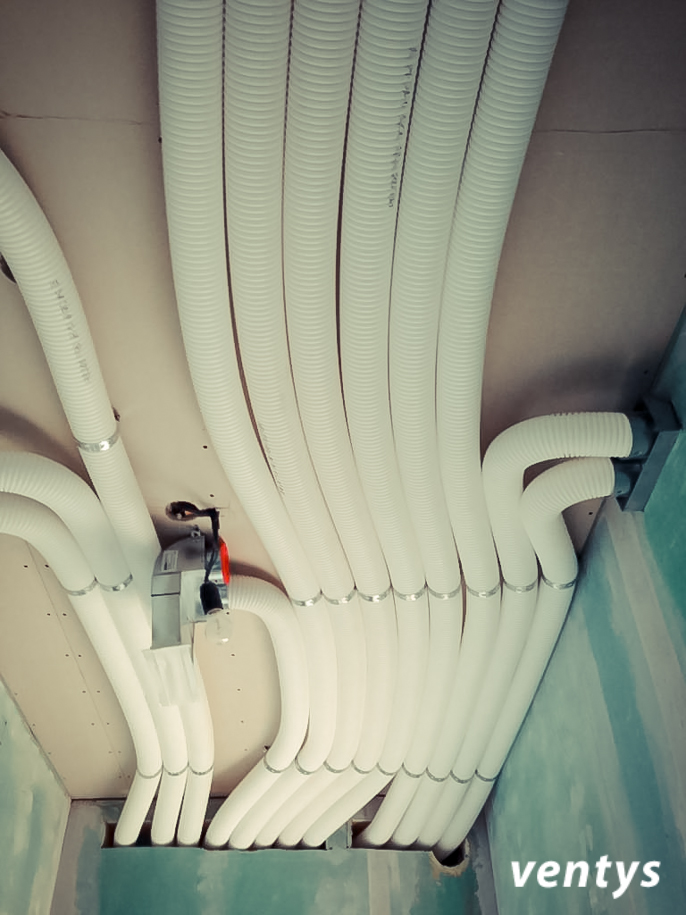

Система воздуховодов в каркасном доме

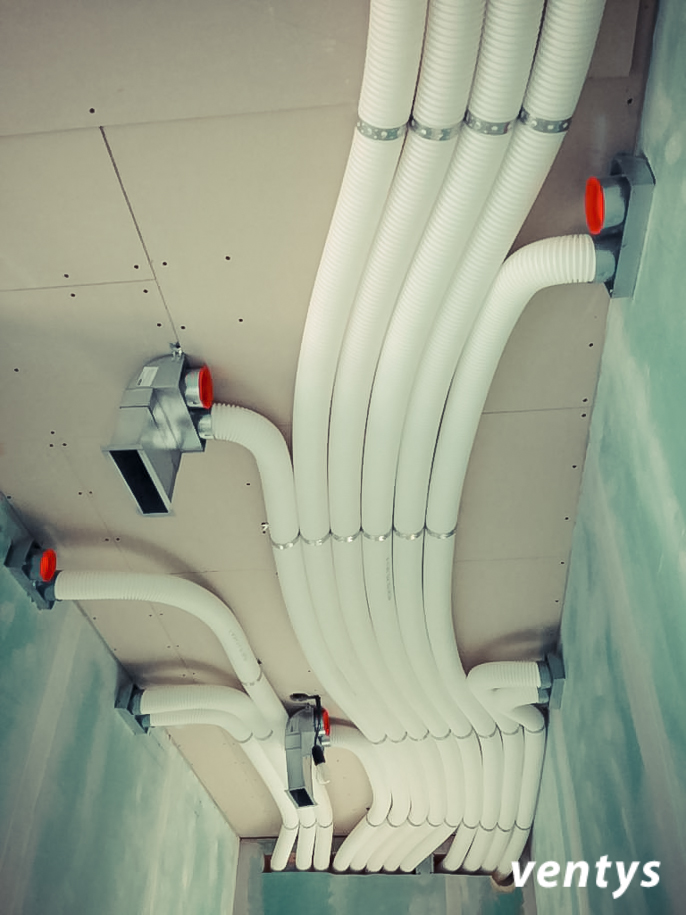

Разводка трасс воздуховодов по потолку коридора



Каждая вентиляционная трасса идет к своему конкретному месту, все строго по проекту. Продолжаем разводить трассы и подключать их к коробкам. На этих фотографиях можно увидеть специальные вентиляционные коробки — плоские проходные коробки через стену. Эти коробки телескопические, они легко регулируются по толщине стены и после установки в них решеток они прекрасно вписываются в интерьер дома.

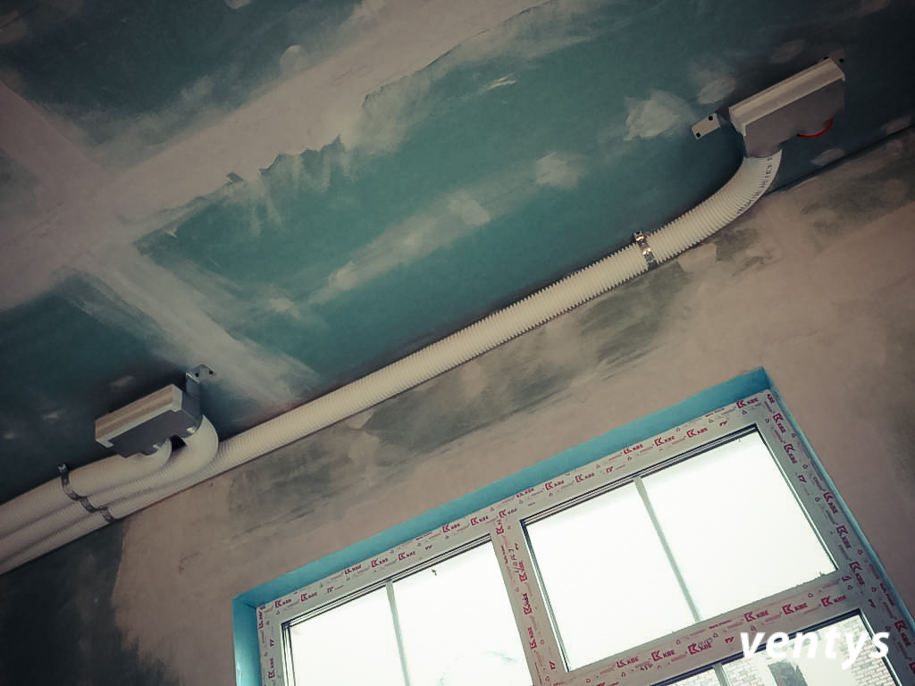

Каждая вентиляционная трасса идет в конкретное место



Отработанный грязный воздух с легкостью будет удаляться по прямой трубе вверх, для этого мы монтируем вертикальный воздуховод и выводим его через общую шахту на крышу дома. Конечно же не забываем его утеплять, это очень важно.

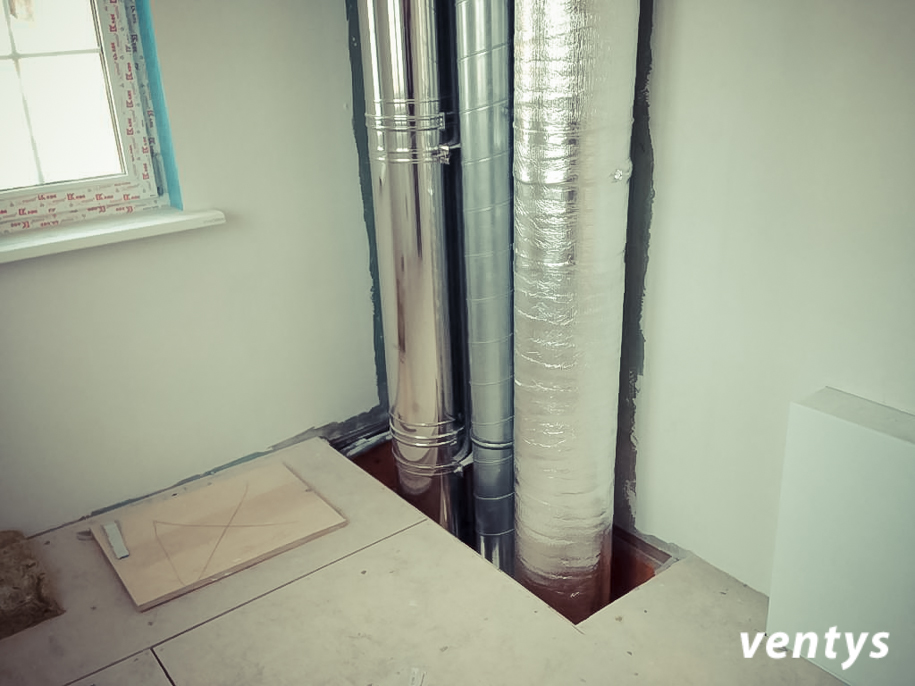

Отработанный воздух выбрасывается наружу через крышу (правая труба)



Забор воздуха с улицы мы делаем сбоку в стене постирочной, с этой стороны дома воздух всегда гарантированно чистый, без выхлопных газов от автомобиля заказчика или его соседей и без прочих вредных и ненужных нам вариантов.




Забор воздуха с улицы делаем в стене постирочной



Затем получившееся отверстие закрываем приточной решеткой, ее цвет соответствует цветовой гамме дома. С подачей воздуха в дом закончили.

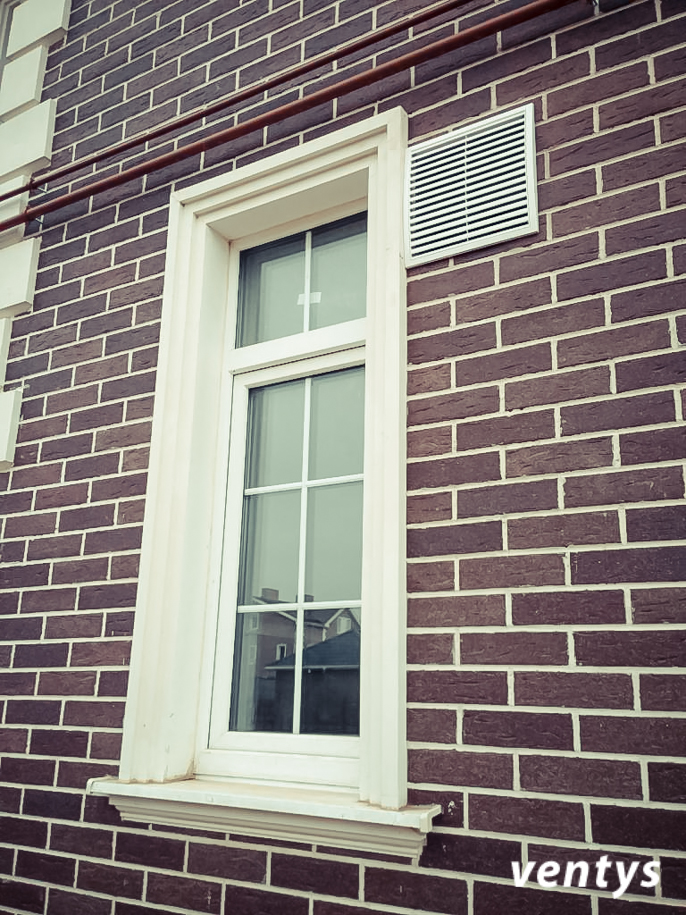

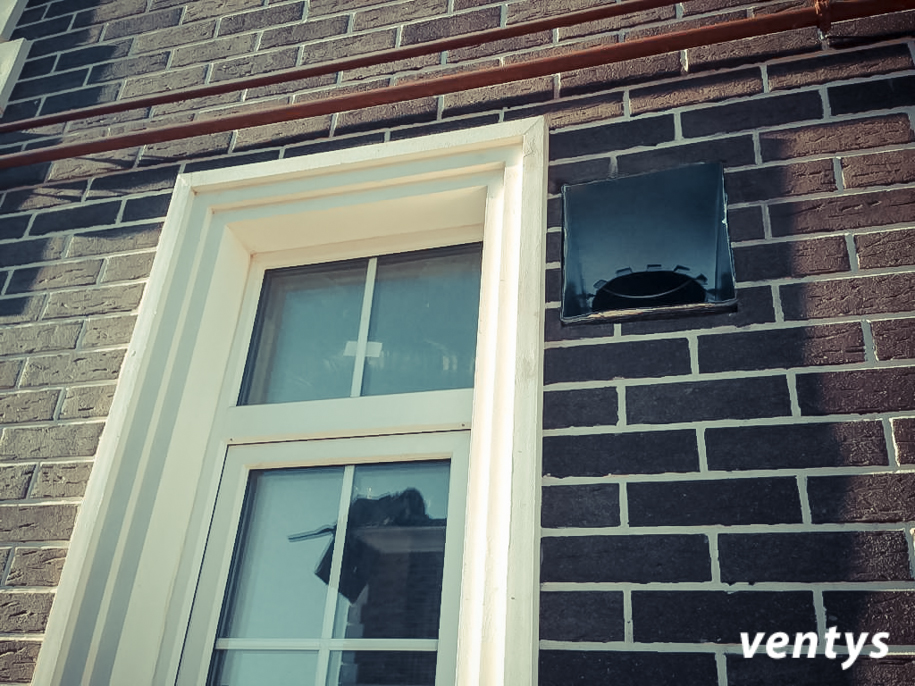

Приточная решетка установлена на место



Снаружи дома монтируем компрессорно-конденсаторный блок, соединяем его трассами с фреоновым охладителем, закачиваем и опрессовываем систему. Используем хладагент R410A.

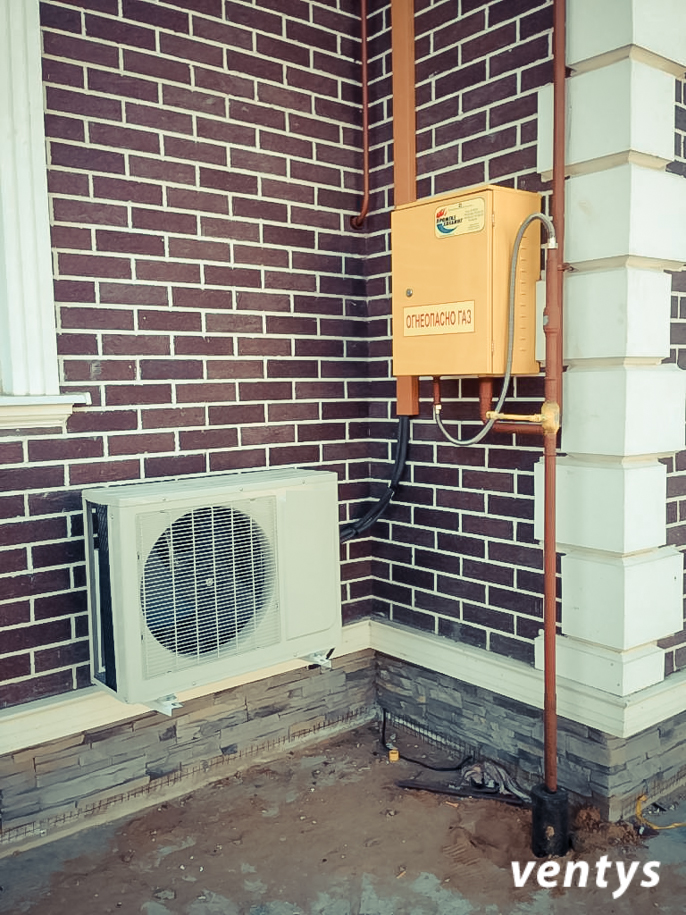

 Установка внешнего компрессорно-конденсаторного блока



Пока разводятся последние трассы, мы программируем нужные для будущей эксплуатации режимы работы и настраиваем неоходимые параметры вентустановки.

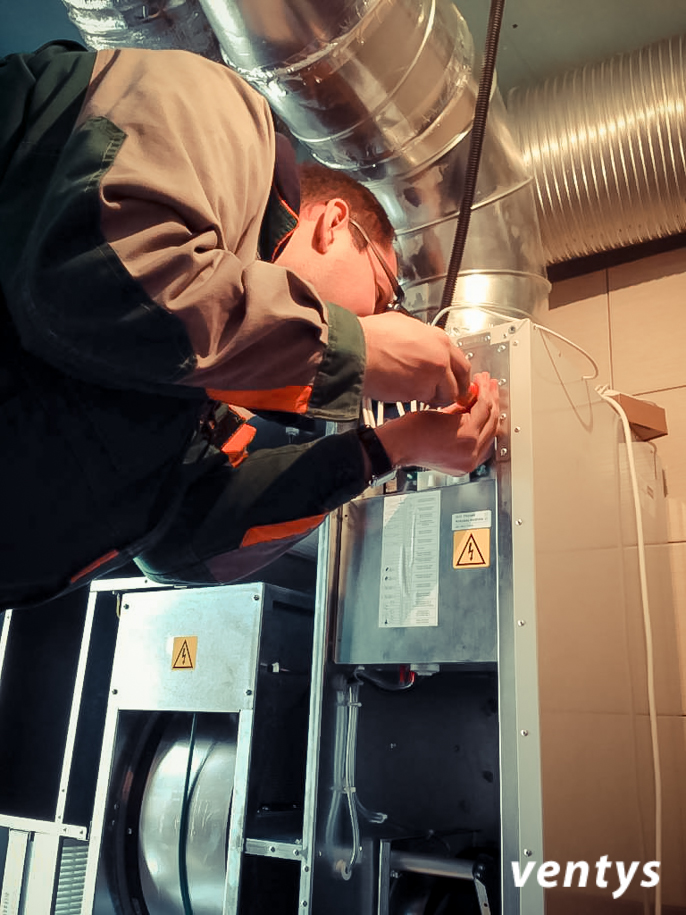

Подключение и программирование вентустановки



Разводка трасс закончена, установка запрограммирована, охладитель готов к работе — осталось дождаться окончания отделочных работ и произвести пуско-наладочные работы.

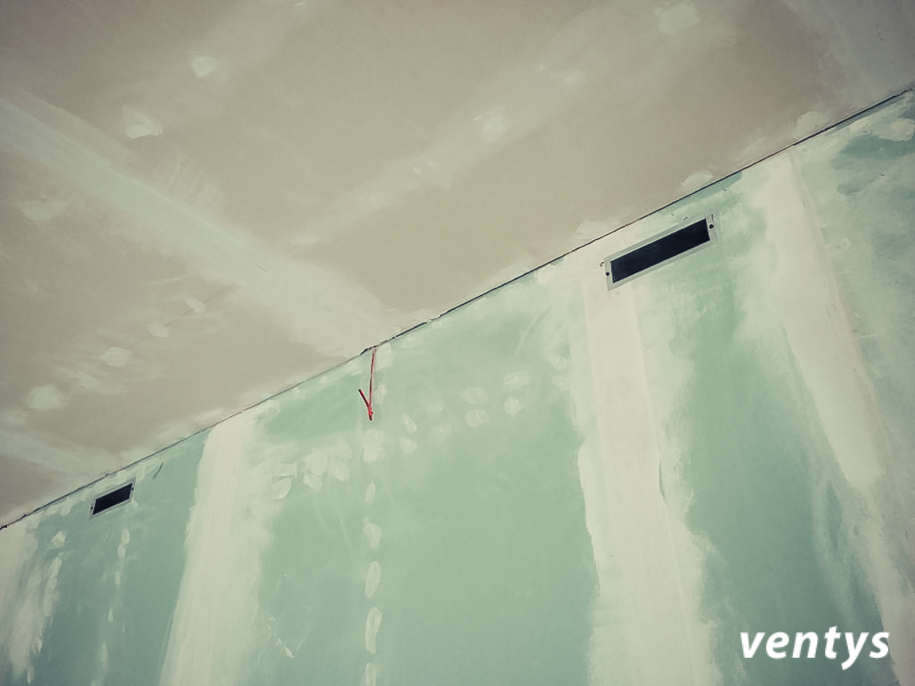

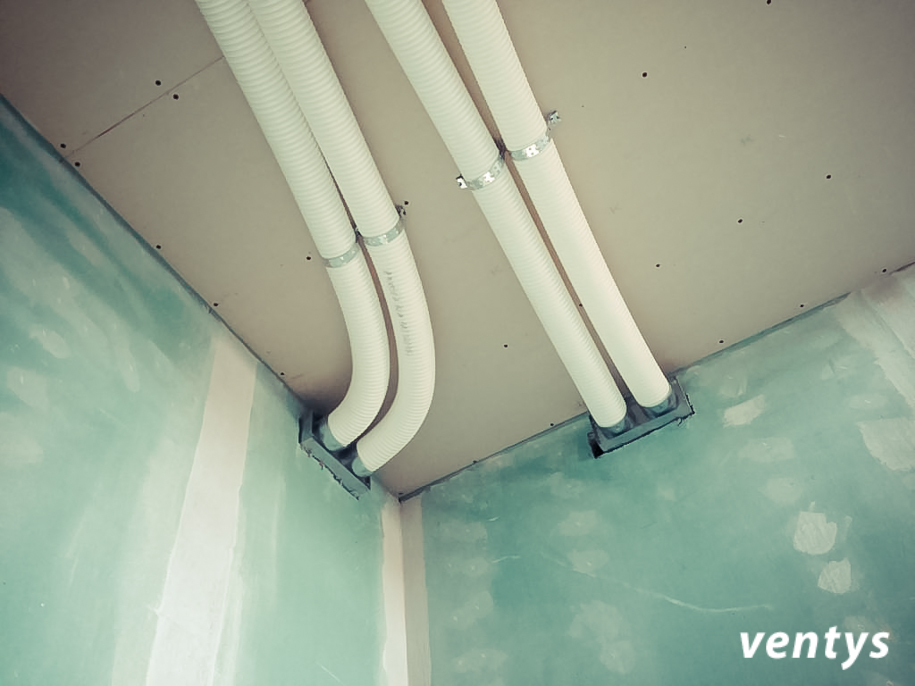

Стеновые телескопические коробки установлены и ждут окончания отделки

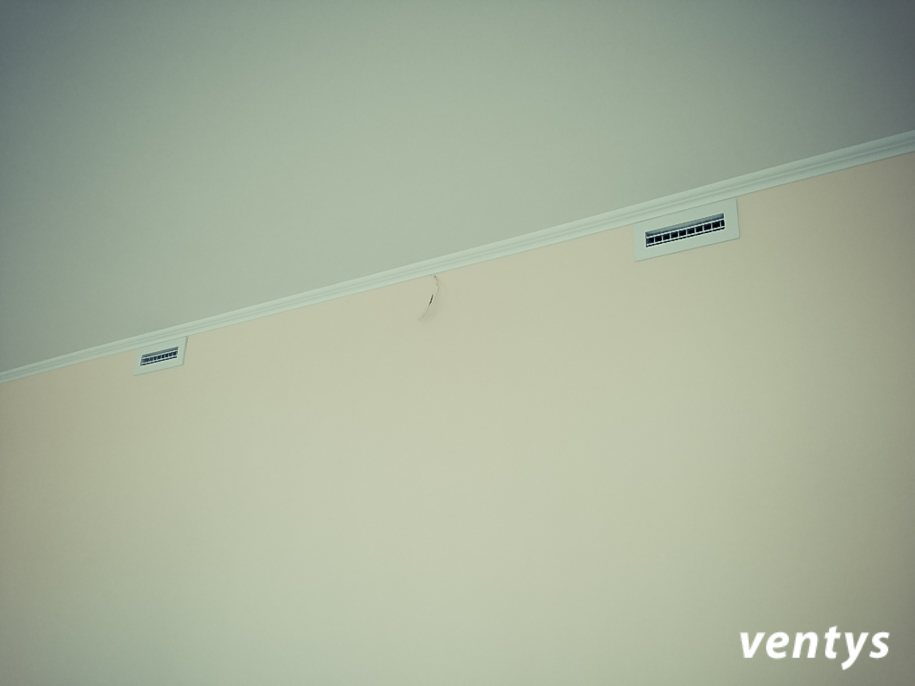

А так они выглядят после отделочных работ с установленными вентрешетками




Трассы в коридоре также смонтированы и готовы к отделочным работам

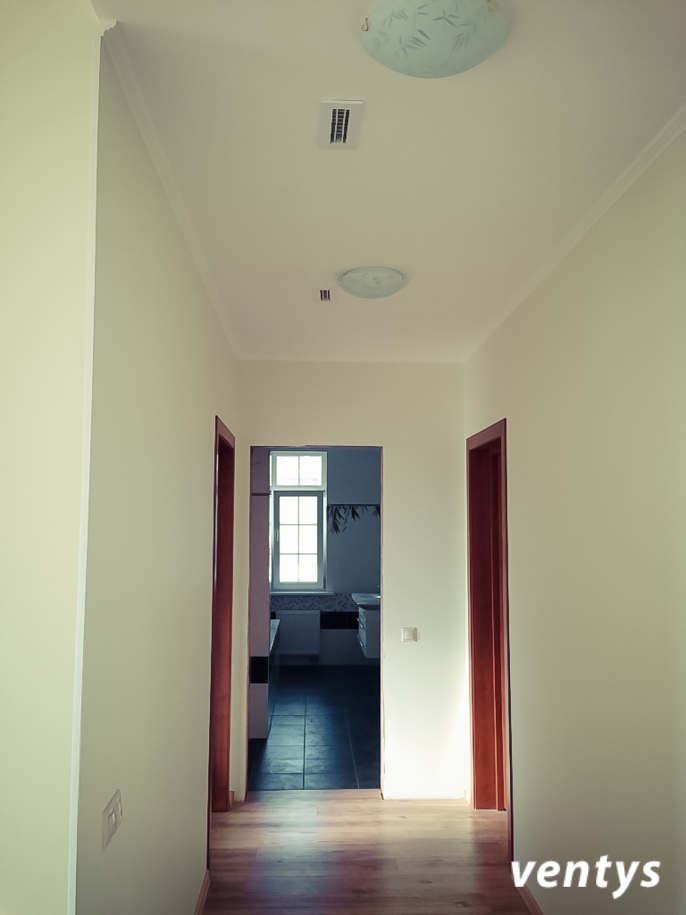

 Так выглядит этот коридор после отделки, все на своих местах




Кухонные трассы также готовы и предварительно закрыты от строительной пыли монтажным скотчем




Так они выглядят после окончания отделочных работ с установленными решетками

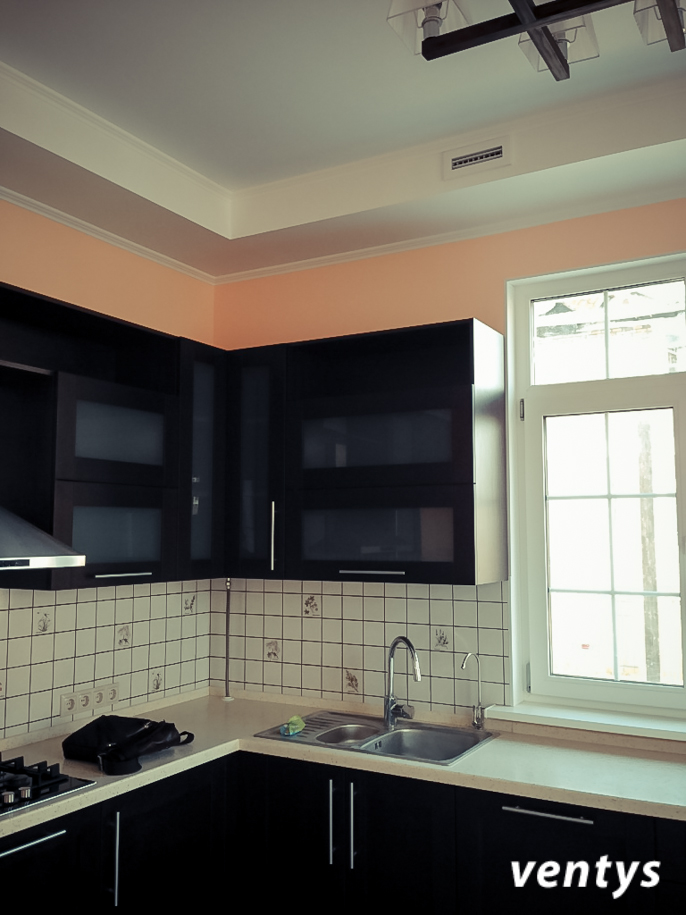

Кухня после отделочных работ, все очень гармонично

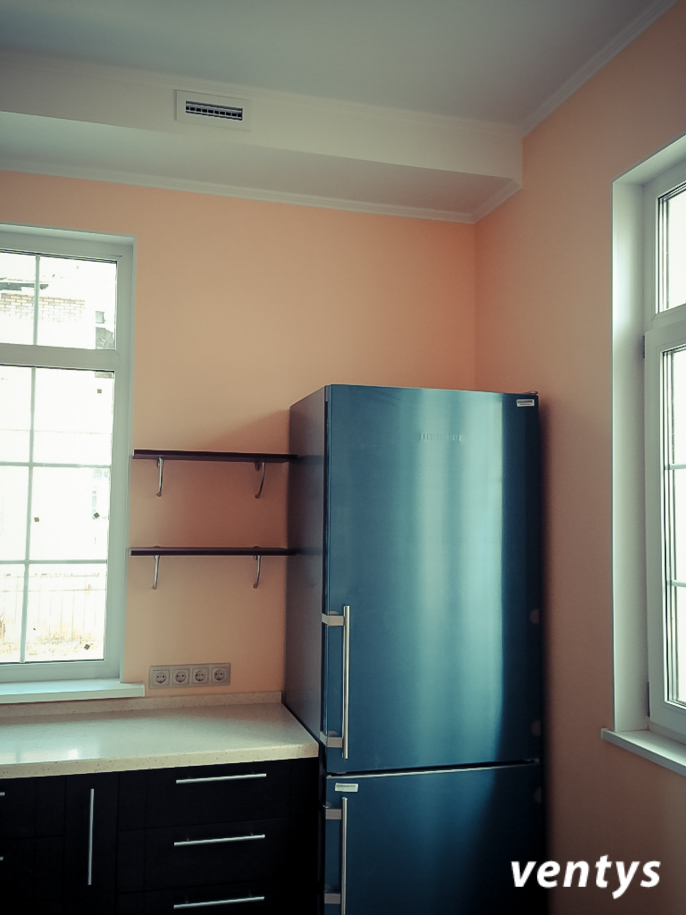

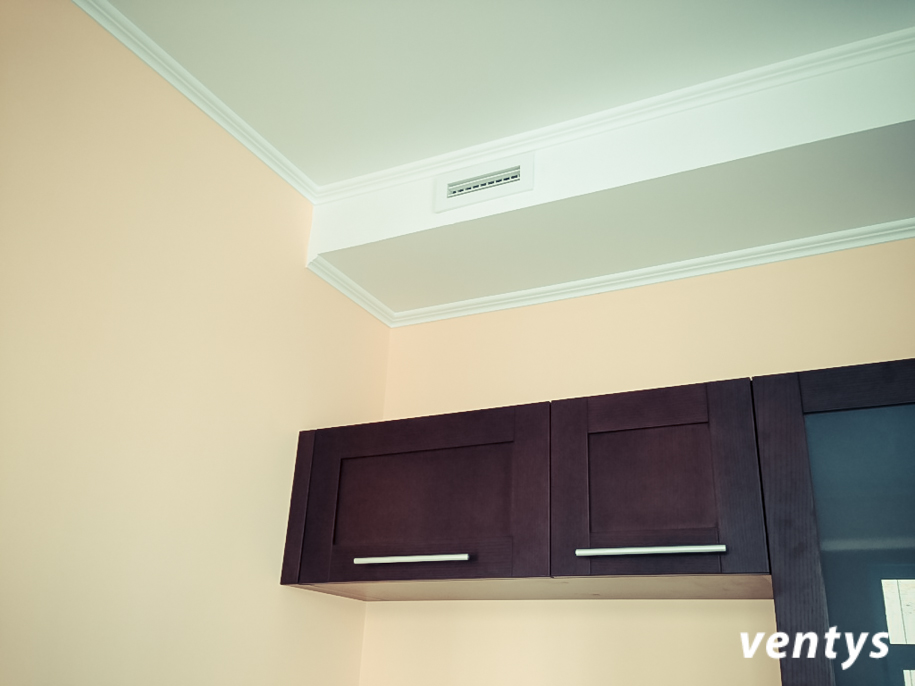

Кухонный венткороб удачно вписан в интерьер

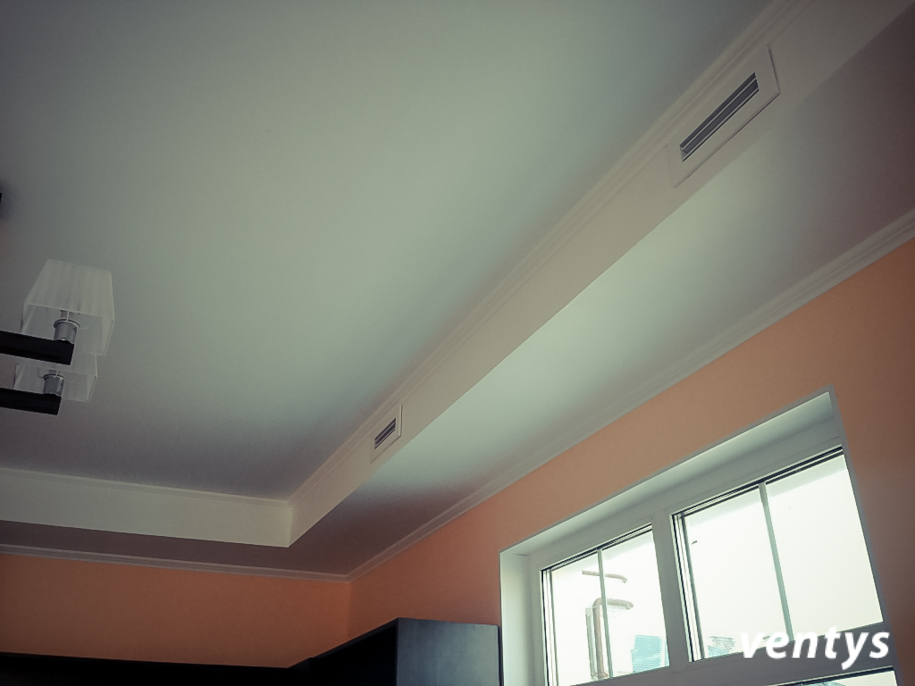

Ну действительно очень удачно




И в левой его части он практически безупречен

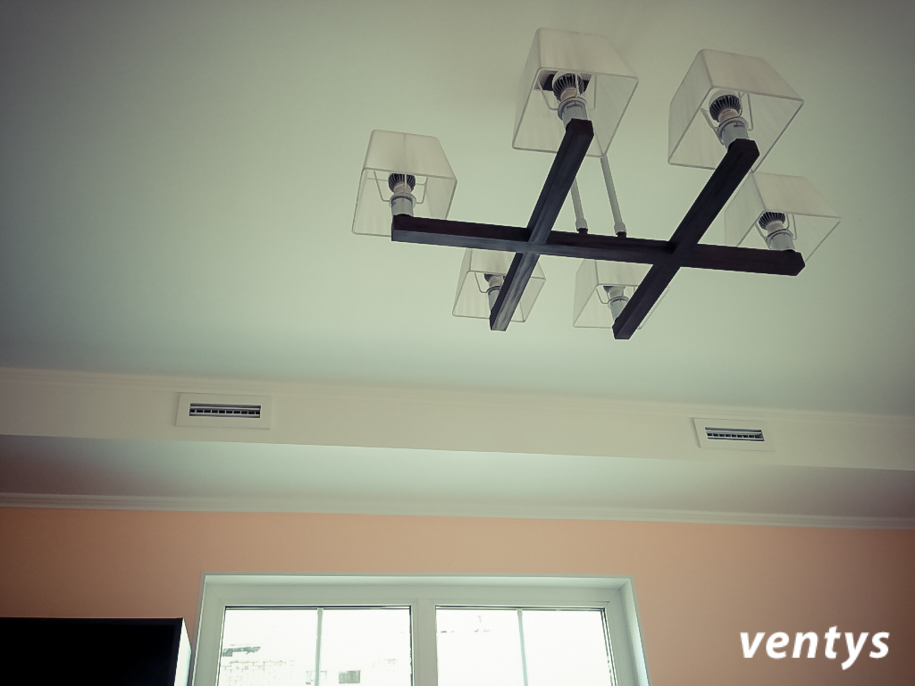

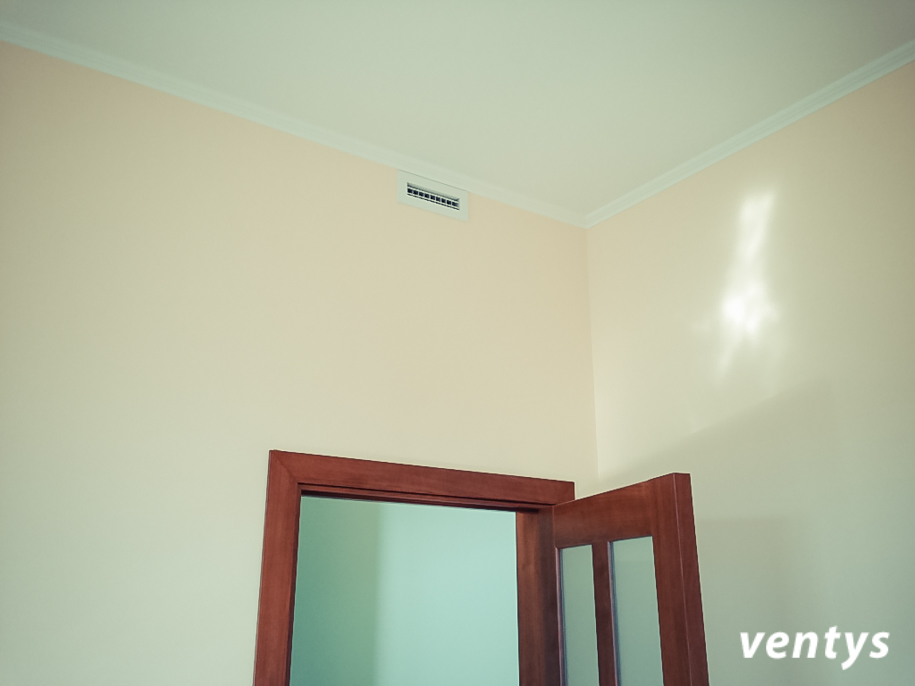

Вентиляция в спальне — приток воздуха над дверью

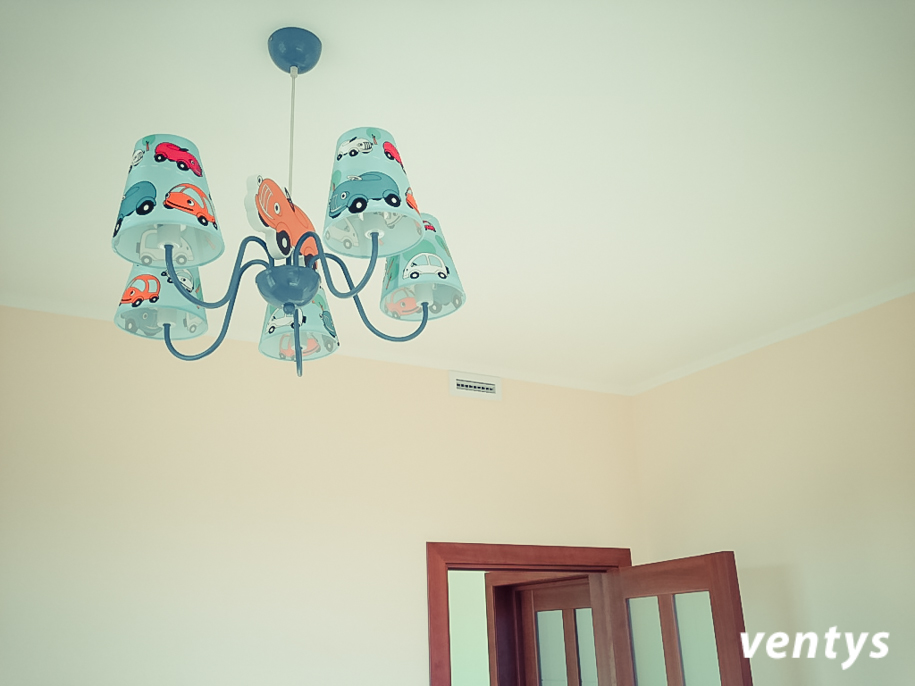

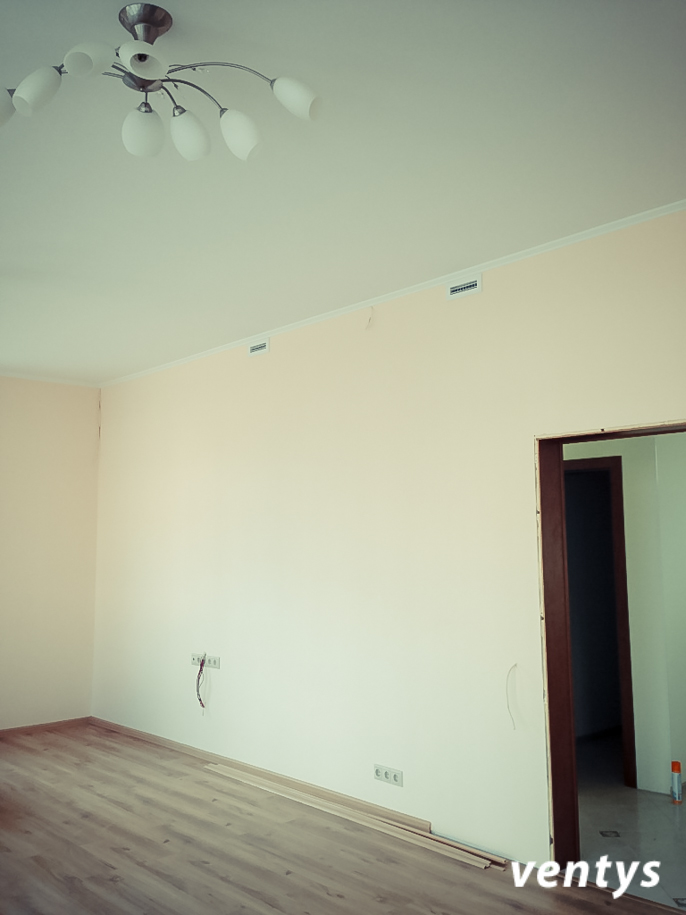

А это вентиляционные решетки в детской комнате

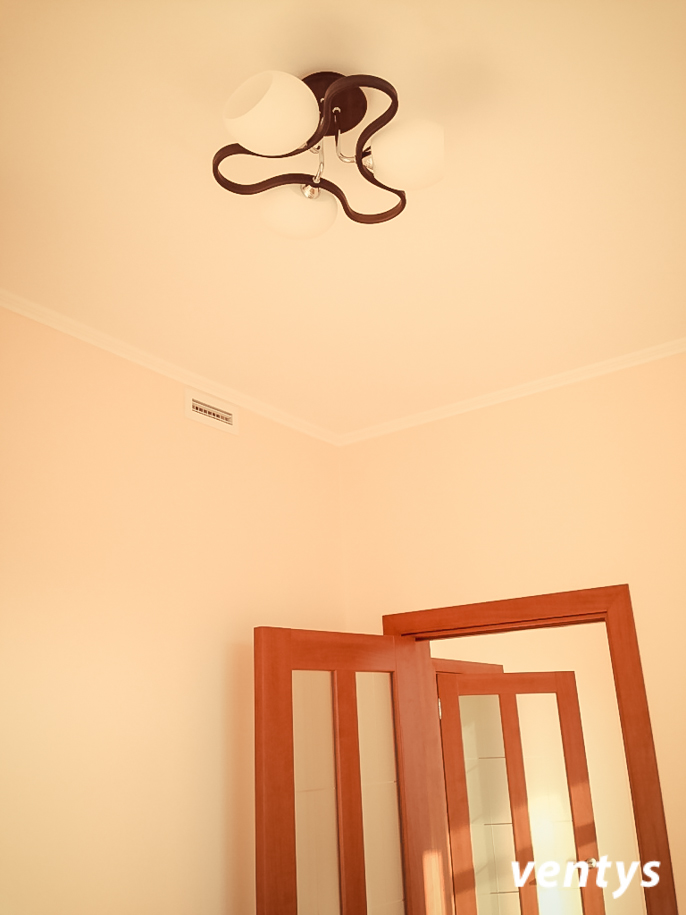

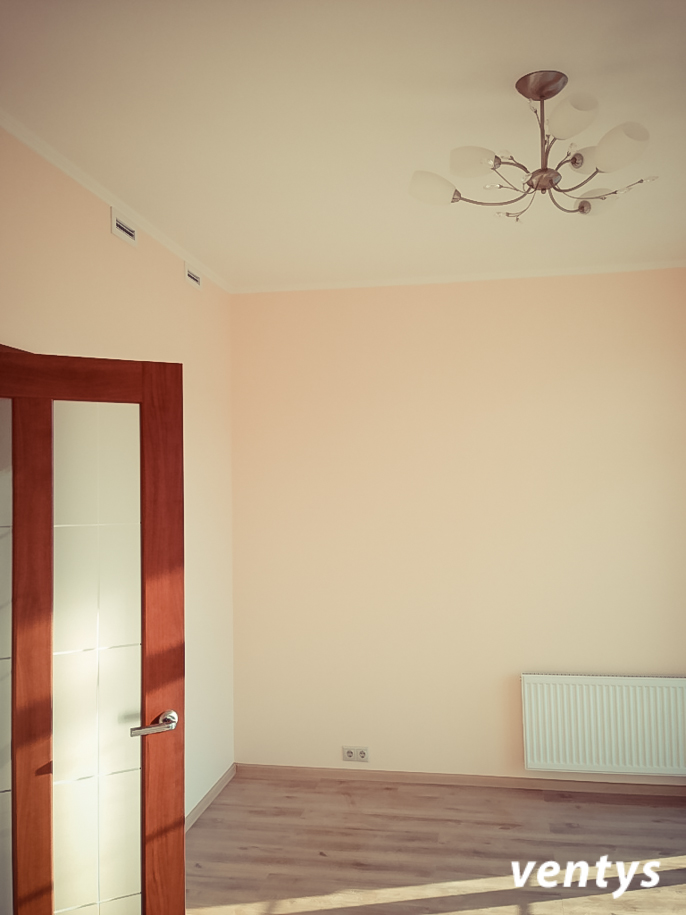

И во второй детской




И даже в кабинете теперь есть своя вентиляция




Работы по монтажу системы вентиляции с охлаждением окончены

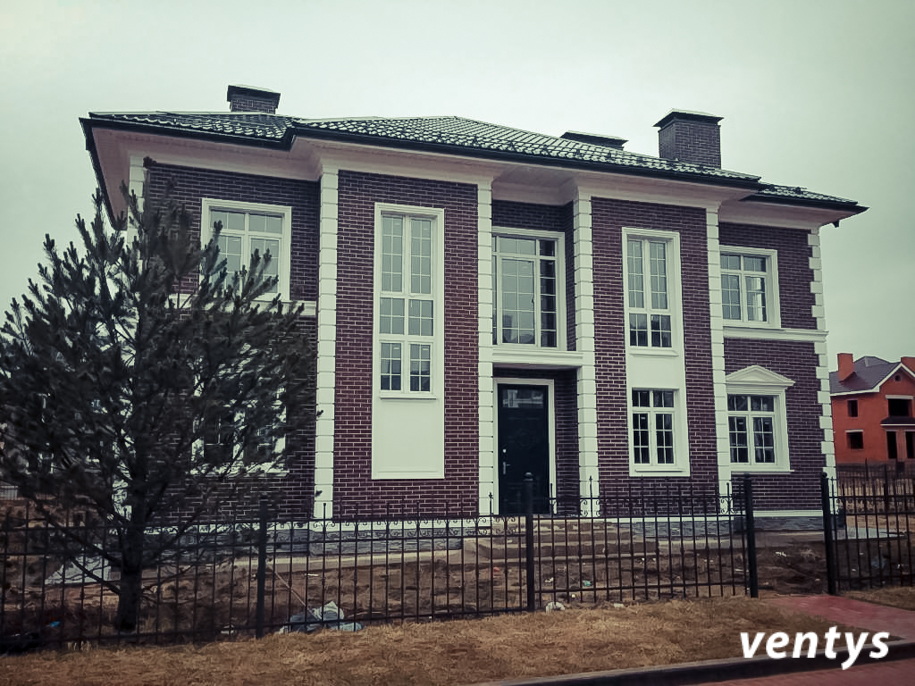

Теперь в этом доме-красавце можно полноценно жить!



Вы можете оснастить свой дом такой же современной системой вентиляции VentyFlex, все очень просто!

Готовые решения

Мы предлагаем лучшее готовое решение для вашего дома — установку системы, в которой совмещены отопление, вентиляция и охлаждение воздуха. В результате в современном доме, достаточно герметичном и утепленном, с успехом можно проживать круглогодично, без водяного отопления и газа.

Как мы работаем?

За 1 день

Самым первым этапом установки системы вентиляции в ваш загородный дом является Проектирование. После получения проекта дома и заполнения технического задания наши опытные инженеры начинают проектировать систему вентиляции вашего дома.

За 1 неделю

После того, как проект вентиляции будет согласован инженерной службой и заказчиком, на завод моментально отправляется заказ.

На заводе происходит полная комплектация вентиляции согласно проекту - от выбранной установки до воздуховодов. В итоге заказчику поставляется полный комплект, собранный на заводе в Европе специально по его проекту.

За 1-2 дня

Всей логистикой занимаются наши менеджеры. Все оборудованние доставляется после производства непосредственно на объект

За 1-2 недели

Сразу по получению комплекта вентиляции и его доставке на место выезжает бригада для установки, сборки и отладки системы.

Монтажники устанавливают блок вентиляции, разводят систему воздуховодов по дому согласно проекту, подключают систему труб к распределителю и глушителю.
